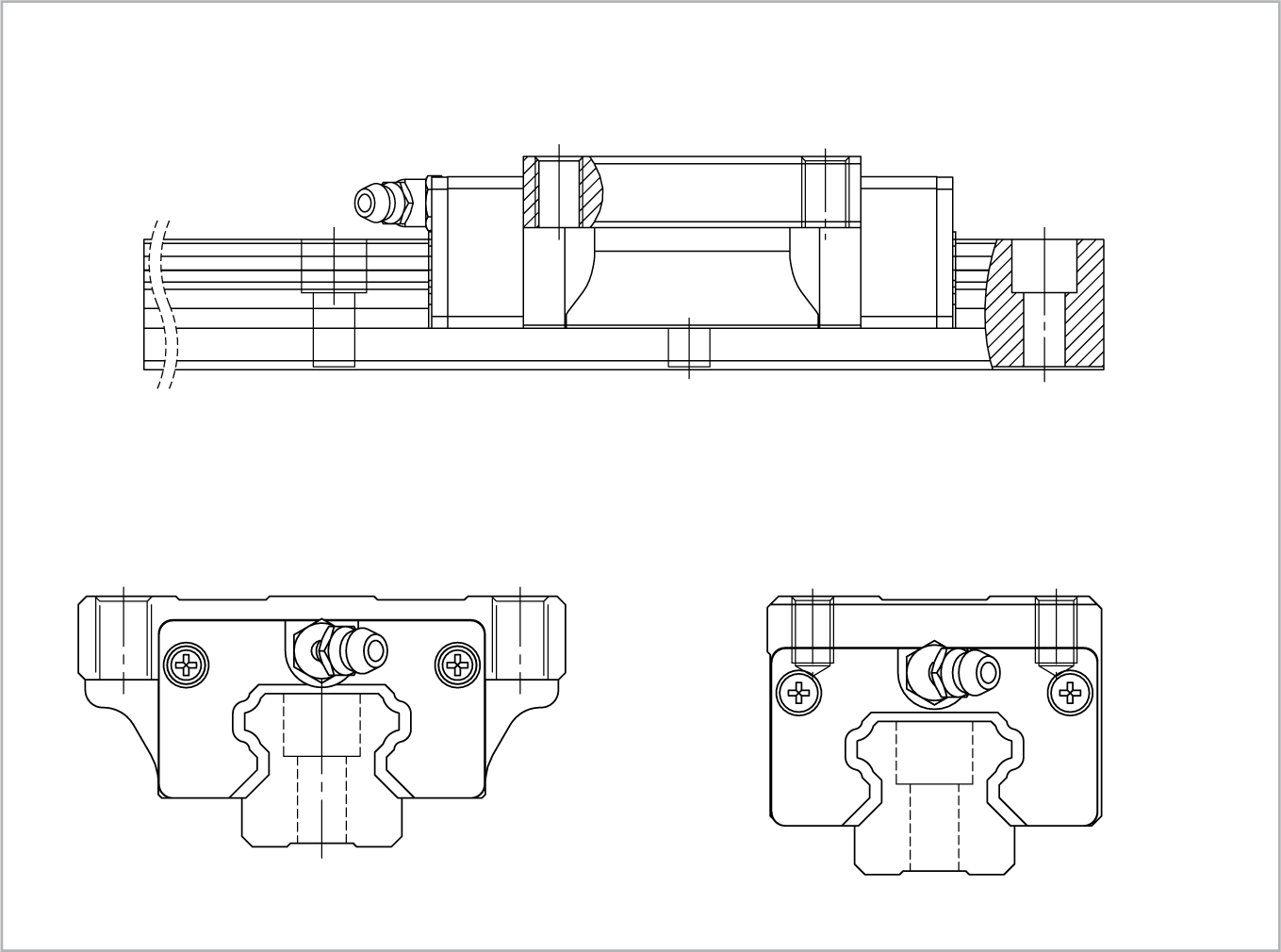

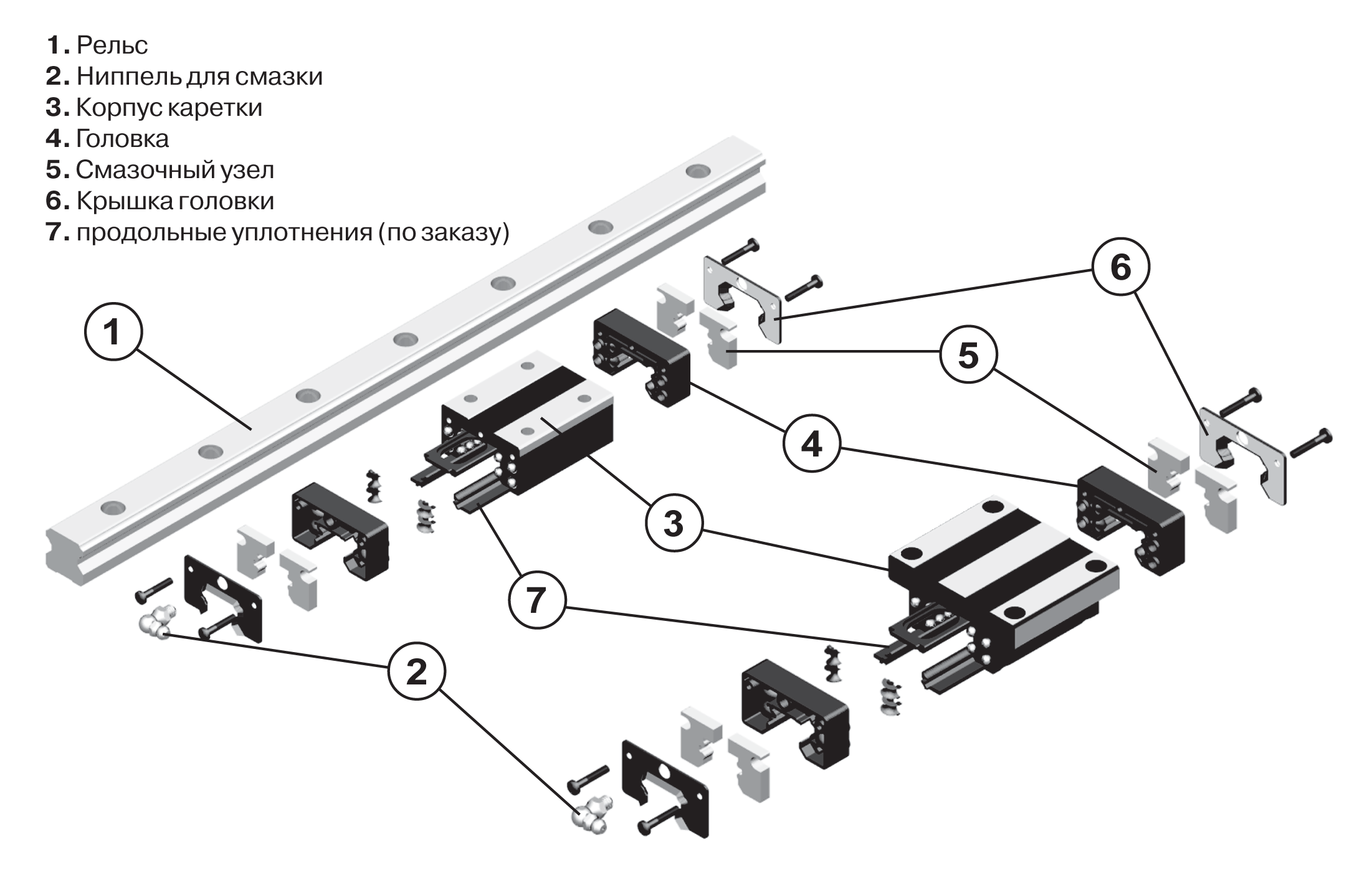

Профильные рельсовые шариковые направляющие Mono Rail

Профильная рельсовая шариковая направляющая для высочайшей точности.

Монорельс (Mono Rail) – это рельсовые направляющие высокой точности для высоких нагрузок. Благодаря различной длине кареток и модификациям с фланцами или без, эти направляющие пригодны для любого приложения. Большие стальные шарики делают возможной высокую грузоподъемность. Благодаря расположению дорожек качения в виде Х допустимая нагрузка одинаково высока во всех направлениях. Благодаря контакту с дорожками качения в 2 точках необходимо лишь небольшое усилие перемещения.


Технические данные:

• Доступные типоразмеры: 15, 20, 25, 30, 35, 45, 55
• Макс. скорость перемещения: 3,5 м/с (в зависимости от приложения)
• Макс. температура применения: +80 °C (в зависимости от приложения)
• Макс. значения нагрузки на каретку: дин. C 155000 Н стат. C0 249000 Н
• Предлагаются каретки с и без фланцев
• Имеются версии с длинными или короткими каретками
• Доступные варианты длины рельсов прибл. До 4.000 мм
• Возможна стыковка рельс
• Четыре уровня преднатяга: G1, K0, K1, K2
• Три класса точности: N, H, P
• Различные покрытия поверхности по запросу
• Предлагаются каретки стандартной высоты и низкопрофильного исполнения
• Макс. скорость: 2,5-5 м/с

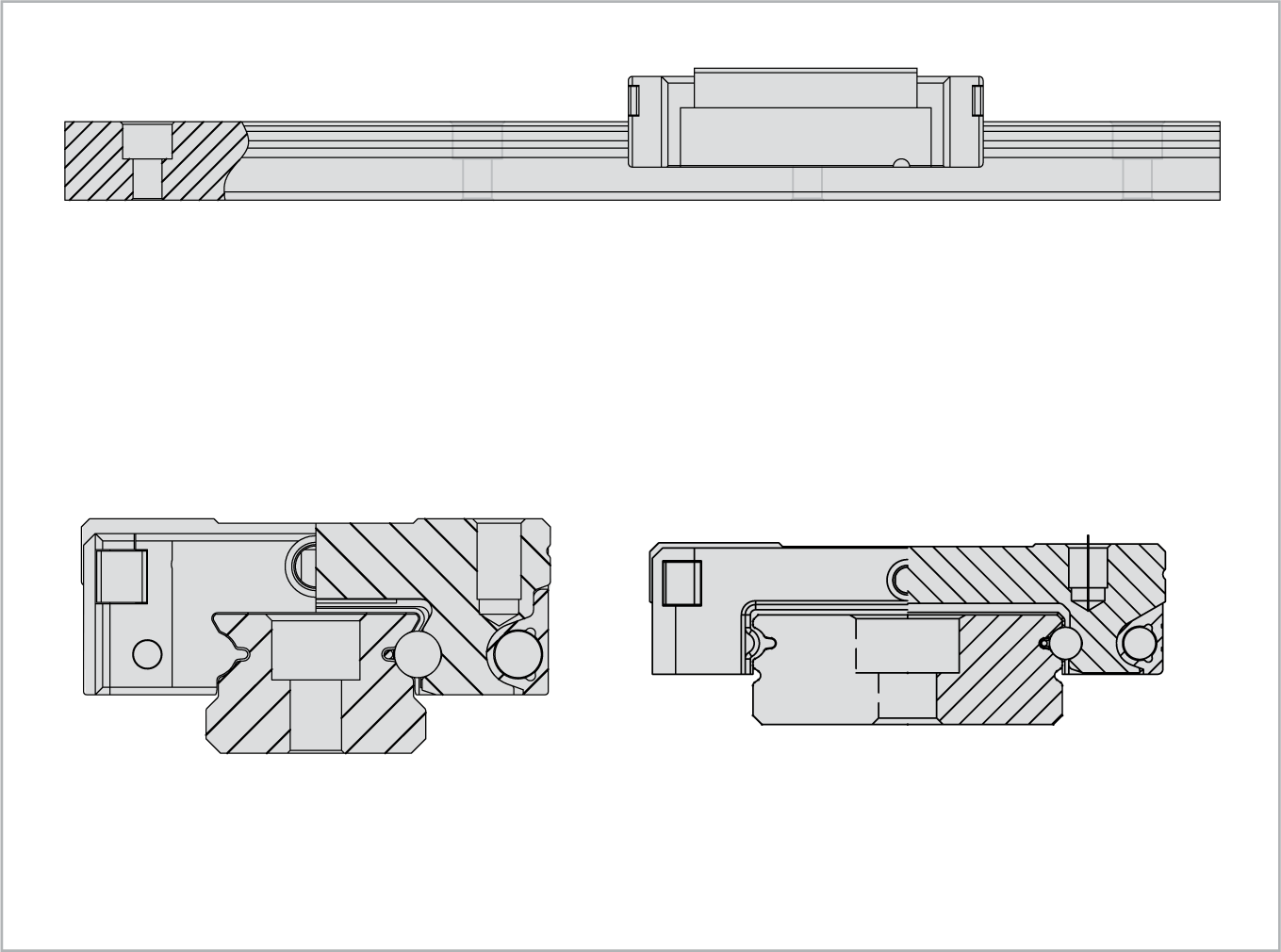

Миниатюрная профильная рельсовая направляющая с уникальной рециркуляцией шариков

Миниатюрный монорельс (Miniatur Mono Rail) – это семейство продуктов профильных рельсовых направляющих миниатюрного исполнения. Данная серия обладает уникальным механизмом обратного хода шариков из пластмассы, снижающим уровень производственного шума, а также встроенной рециркуляцией шариков для достижения оптимальных характеристик передвижения и высокой скорости. Миниатюрные профильные шариковые направляющие отличаются неизменным сопротивлением трения и требуют незначительного толкающего усилия.

Технические данные:

• Доступные типоразмеры стандартного исполнения: 7, 9, 12, 15
• Доступные типоразмеры широкого исполнения: 9, 12, 15
• Другие типоразмеры по запросу
• Макс. скорость перемещения: 3 м/с (в зависимости от применения)
• Макс. ускорение: 250 м/с²(в зависимости от применения)
• Макс. значения нагрузки на каретку: дин. C 5065 Н стат. C0 8385 Н
• Диапазон температур: -40 °C до +80 °C, возможны кратковременные пики температуры до +100 °C
• Доступны длины рельсов до 1.000 мм
• Возможно комбинирование рельсов
• Три уровня преднатяга: V₀, V_S, V₁
• Три класса точности: P, H, N
• Профиль стрельчатой арки с углом контакта 45° для равномерной нагрузки во всех основных направлениях
• Коррозионностойкая сталь
• Длина до 1000 мм
• Прочные, защищены от пыли и коррозии,
• Низкий уровень шума благодаря уникальной геометрии каналов для шариков
• Каретка может быть отсоединена от рельса без выпадения шариков
• Большие интервалы обслуживания благодаря смазочному циклу

Применение:

• сборочные линии
• обрабатывающие центры
• робототехника
• станкостроение
• механические прессы
• деревообрабатывающие станки
• упаковочное оборудование
• манипуляторы
• медицинская техника
